便携式超薄X射线检查仪采用进口的最先进的超灵敏线性X射线探测器,配合高性能数据采集系统,具有图像对比度强、探测效率高、超薄轻便的特点,能大大提高X射线图像质量、提高探测器的灵敏度,能适用于反恐、排爆、缉私、缉毒、物品鉴定、邮包检查、保安等,彻底解决了一线执勤人员缺乏专用检查设备的尴尬局面。适用于公安、消防干警执行安全检查、排爆反恐、缉毒缉私、现场抽检、火灾鉴定等任务,能有效提高公安干警执行任务时的机动性、隐蔽性、准确性。
工作原理及核心技术
2.1 工作原理

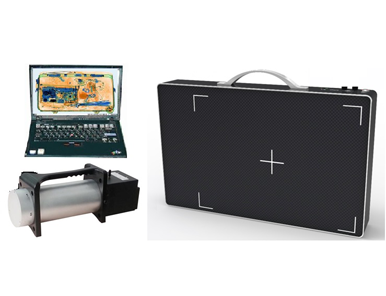

便携式超薄X射线检查仪由3部分组成:X射线机(恒流)、超薄便携式X射线探测箱、计算机。
被检测的箱包放置在X射线机与便携式X射线探测箱之间。X射线机发出X射线,X射线透过被检箱包后,在便携式X射线探测箱上形成X射线透视图(由于箱包内物体形状、材质、厚薄不同,对X射线的阻挡能力也不一样,透过箱包后X射线的强度也就不同,对应X光透视图像的明暗度不同,由此可以透视箱包内的物品)。便携式X射线探测箱的工作方式与普通文件扫描仪类似,其内部的高灵敏X射线线阵列探测器在机械扫描装置的驱动下在探测箱内扫描,获取到便携式X射线探测箱表面的X射线透视图像,最后在计算机上显示出来。
如果箱包内有可疑物品(管制刀具、爆炸物、枪支、毒品等),将一览无遗。
2.2 核心技术
便携式超薄X射线检查仪采用高灵敏线阵列探测器作为X射线接收器件,该高灵敏线阵列探测器是由我公司自主开发的核心产品,达到国际最先进的技术水平。
高灵敏线阵列探测器包含大量的电子元件和线路,是一个非常复杂的设计。分成如下几个主要部分:闪烁晶体、光电二极管阵列、ADC模数变换器阵列、数据采集处理器(控制单元)。
2.3强大的图像处理功能
便携式超薄X射线检查仪的配套软件,能实时获取检测箱包的X射线图像,提供强大的专业数字图像处理功能,使得被检物图像中细节表现的更准确、更清晰,并专门针对公安干警使用的功能操作进行了优化、简化、强化,如下图所示。
Ø 16位数字X射线透视图像实时采集,实时显示;
Ø 存储/读取常见图像文件,便于执行任务的取证和报告;
Ø 调整图像大小、旋转、镜像、对比度、亮度;
Ø 恢复/取消、增强、平滑、直方图、反片、伪彩色;
2.4成像质量卓越
便携式超薄X射线检查仪采用20位高性能ADC转换数字信号,探测器的信躁比高,输出图像达16位灰度级,可媲美胶片图像,能分辨被检物品中非常微弱的密度、厚度变化,任何蛛丝马迹都能发现,是人民警察安检缉毒的利器。
便携式超薄X射线检查仪对比度高,分辨能力强,在反恐排爆时拥有与生俱来的优势。使用者能清晰的看清放置在包裹中的爆炸物的形状、种类、位置、接线。使排爆专家能够准确无误、从容不迫地拆除或摧毁爆炸物。
