本产品,是一款便携式激光夜视产品,操作简单外型设计美观大方,成像清晰细致,且整机具有超强的防雷、抗死机性能,产品稳定性好,边防、海防、海事、油田、防汛、森林防火、城市环境检测、油田、海堤、公安、铁路火车机车等需要远距离夜视监控的场所。
产品测试截图
图表 1激光关闭前
图表 3 激光开启后效果
图表 4 激光开启看人
(一) 手持激光夜视仪功能说明:

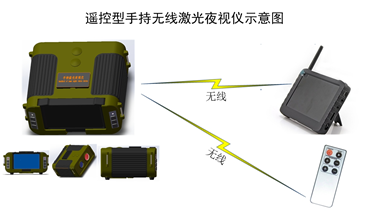

1. 遥控功能:通过遥控器实现对摄像机的变倍、聚焦、视频转换、控制,
2. 云台功能:支持调节云台俯仰/旋转
3. 摄像功能:36倍光学变焦,1/4秒模式:0.1Lx(典型)(F1.6,50IRE),白天1000米晚上400米
4. 激光照明:采用915nm 无红暴半导体激光器,激光功率不小于4瓦
5. 无线发射:内置无线发射器,实现图像的无线传输,发射功率;24DBM

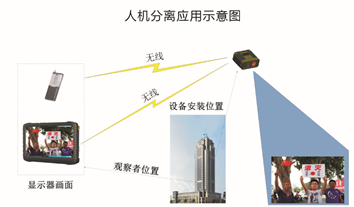

6. 无线接收:默认通过无线模式接收视频,兼容有线视频输入输出,接收频率: 2.4G——5.8G,显示器尺寸:5英寸屏幕,支持有线/无线摄像机的AV信号输入输出;具备拍照功能;支持移动侦测设计,支持循环录制,无线显示器和主机在不关机状态下可分体持续工作。
7. 电池说明:内置6节18650电池,可简单快速拆卸更换(行内常规采用内置不可更换电池),电池尺寸;18mm*65mm,不外借电源(包括220V和外接移动电池)时标配电池,激光器打开整机连续工作时间不小于10小时。
8. 电源控制:1.8英寸oled液晶屏幕单独显示电源模块参数
实时显示设备工作电压,电流,剩余电量
实时显示设备充电电流,电压,充电电量

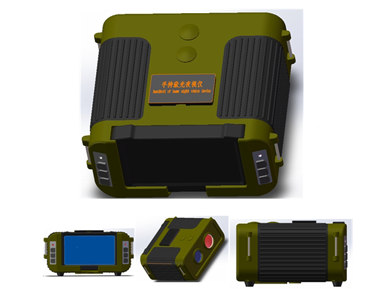

9. 便携:主机尺寸164*194*97,包含电池:1.9kg
1. 激光参数
1) 激光器类型:半导体激光器;
2) 激光出光功率:4W(匀化后大于80%);
3) 激光波长:915nm±5nm;
4) 出光角度:1.5~60°;
5) 输入电压:DC12V;
6) 输入电流:大于1A;
2. 摄像机参数:
1) 成像装置 1/4英寸EXview HAD CCD
2) 镜头 36倍光学变焦,f3.4mm(wide)~122.4mm(tele),F1.6~4.5
3) 可视角度(水平) 57.8°(wide)~1.7°(tele)
4) 最小工作距离 320mm(wide),1500mm(tele)
5) 电源功耗 2.6W(电机未激活),4.9W(电机激活)
3. 无线发射参数:
1) 发射功率:24dBM
2) 发射频率:2.4G——5.8G(可选)
4. 接收器参数:
1) 支持有线/无线摄像机的AV信号输入输出;
2) 具备拍照功能;
3) 智能型移动侦测设计,使用更放心,无须担心错过关键内容;
4) 自动覆盖:支持循环录制,存储录满后可以自动覆盖最先录制的文件
5) 无缝录像:循环录像和连续录像中段之段之间没有丢帧的现象,不会错过任何细节和精彩;
6) 省电模式:可设置省电模式,自动关机和自动关屏;
7) 安装支架配备齐全,可手持、立于桌面、挂于墙面、置于车内,等不同场合的应用;
8) 兼容性强,支持包括苹果操作系统在内的所有电脑操作系统;
9) 支持多种语言
10) 无线制式:2.4G——5.8G/D
11) 无线视频输入:制式 NTSC / PAL
12) 有线视频输出:输出电压 3.6-4.2 V
13) 高清5英寸LCD显示屏:
14) 尺寸(Active area) 108mm(W) X 64.8mm(H)
15) 像素(Resolution) 800 X 480 Pixel
16) 亮度(luminance for LCM) 300cd/㎡
17) 视频分辨率 720*576 / 640*480
18) 图片格式:JPG
19) 存储:32小时录像(选配)
20) 支持的操作:Windows和Mac OS
21) 系统接口:USB 2.0
22) 语言:多种语言
23) 电源:工作电压 DC 5V /2A
24) 电池:3600Mah(无线接收状态)
25) 连续工作时间:≥5小时(无线接收屏显模式)
26) 尺寸:(长X 宽 X 高):131mm x 86mm x 18mm
27) 重量:205克
5. 三脚架参数:
1) 节数:5节
2) 管径: 11mm——23mm
3) 最大高度:1520mm
4) 最小高度:395mm
5) 承重:5kg
6) 自重:1.26KG
7) 材质:铝镁合金
6. 云台参数
1) 高度:120
2) 最大承重:8KG
3) 360度云台
7. 电池参数:
1) 标称电压:12.6V
2) 标称容量: 3100mAh
3) 标准持续放电电流:0.5C
4) 建议最大放电电流:1C
5) 工作温度:充电:0~45℃
6) 放电:-20~60℃
7) 成品内阻:≤60mΩ
8) 产品尺寸:18.5*65mm
9)标准重量:约50g
